随着热泵两联供系统应用技术逐渐成熟，正处于规模高速成长的风口，即使在疫情之下依然保持稳健的增长态势，成为2020年暖通空调产业的亮点市场之一。本文介绍沈阳建筑大学与美的中央空调辽宁分中心的案列《辽宁省养老产业建筑信息工程实验室项目》，观摩空气源热泵两联供实际应用中的优势，该项目在“节能杯”第五届空气源热泵系统设计大赛中荣获“空气源热泵户式冷暖两联供最佳应用奖”。

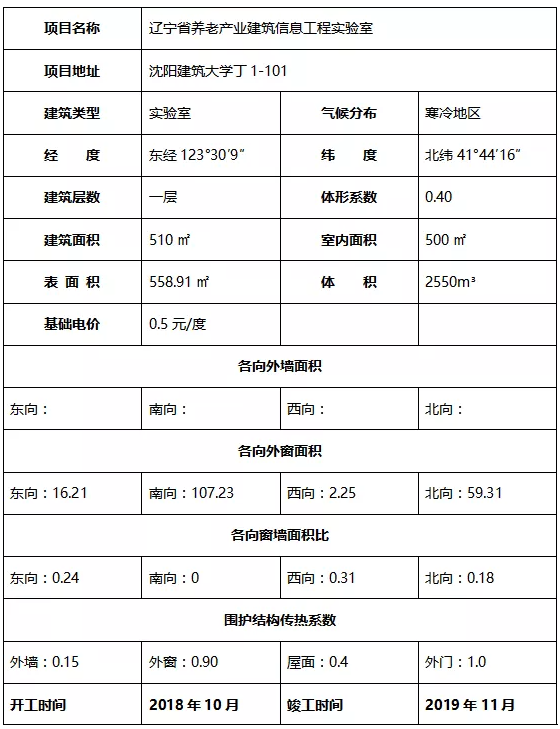

项目简介

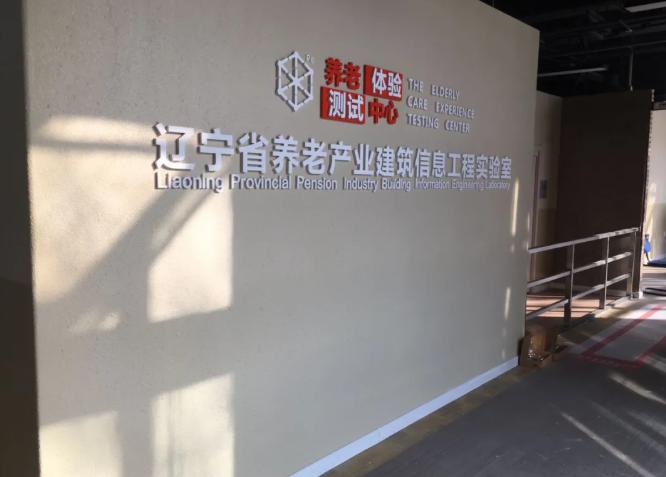

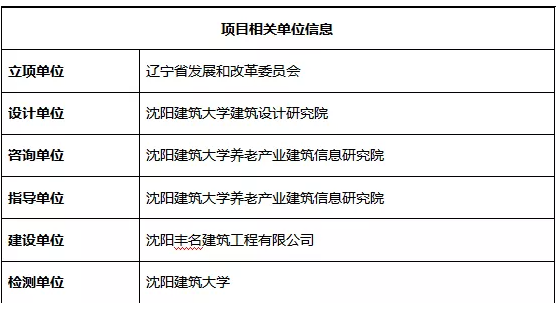

沈阳建筑大学养老体验测试中心是由辽宁省发展和改革委员会批复成立，由沈阳建筑大学养老产业建筑信息研究院研发，沈阳建筑大学建筑设计研究院提供设计指导，由沈阳丰名建筑工程有限公司建造的近零能耗适老性建筑示范项目。该建筑采用了沈阳建筑大学自主研发的科技成果近零能耗建筑技术体系，示范项目节能率＞95%，该建造系统技术自主率达到90%以上，标志着我国自主研发的近零能耗建筑技术体系的日臻成熟，也标志着应用本土材料和技术完全可以达到国际领先的被动房标准。

甲方要求

冬季供暖室温达到23度，夏季制冷。综合能效比2.5以上

设计方案

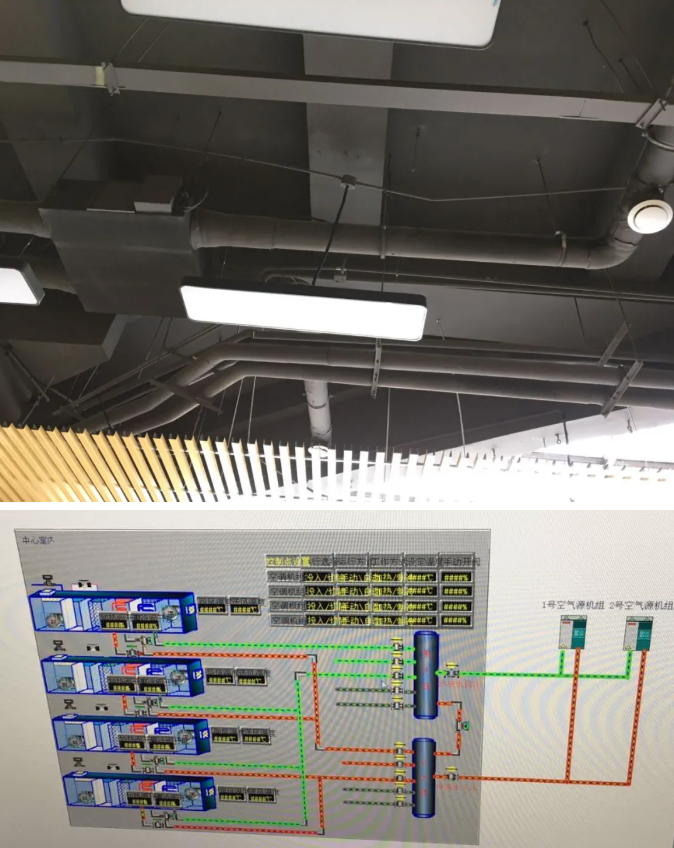

方案使用空气源热泵为冷热源，制冷末端是风机盘管，制热末端是地热。室内配置新风机组4台，保证新风含氧量。

1.暖通节能设计指标

(1)  空气源热泵机组制冷COP值(w/w)： 3.24>3.00

(2)  空调冷(热)水系统耗电输冷比：EC(H)R-a=0.01866<0.02433

(3)通风系统单位风量耗功率(w/(m³/h))：Ws= 0.21 <0.27

(4)新风系统单位风量耗功率(w/(m³/h))：Ws= 0.17 <0.24

上述节能指标均满足《公共建筑节能设计标准》的要求。

2.空调风管的最小热阻大于等于0.81m².k/w

3.空调冷热水管的绝热厚度符合《公共建筑节能设计标准》

4.室内环境监测

（1）室内温度

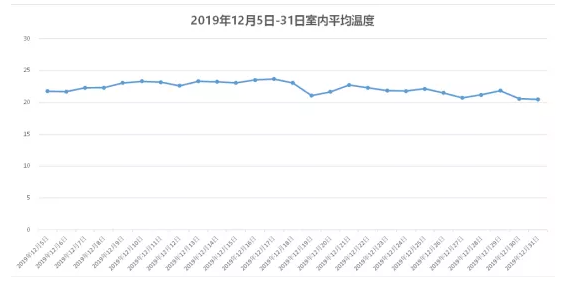

12月室内温度如图所示，由温度曲线图可见该建筑室内温度一直保持23℃左右的高位。

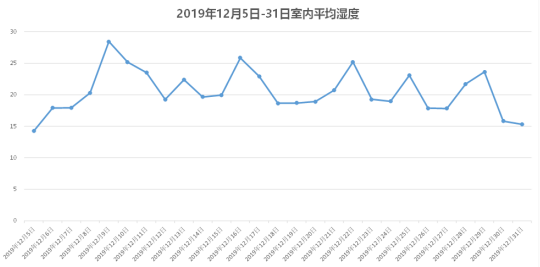

（2）室内湿度

实际使用效果

节能与环保

建筑能耗监测

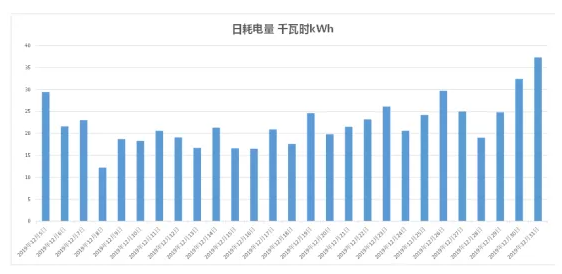

（1）日耗电量

2019年12月采暖系统能耗运行数据监测显示，采暖系统总耗电量为600.7kWh，日均耗电量22.25kWh/d。

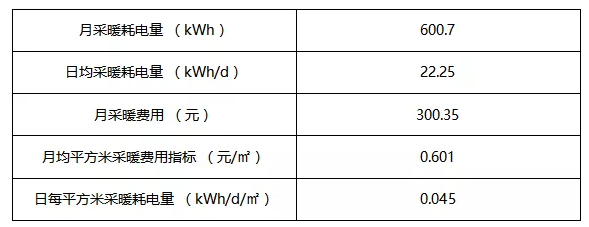

（2）采暖能耗及费用表

按沈阳地区每度电0.5元计算，可以得出下表：

（沈阳地区一年内累计用电量在2160度以内的，电价0.5元/度；高于2160度低于3360度的，电价0.55元/度；在3361度以上的，0.8元/度。）

舒适性

室内温度达到采暖标准，制冷舒适，配备新风系统，室内含氧量高，舒适性强。

用户评价

甲方给予肯定，机组运行稳定。

项目特色和创新点

沈阳建筑大学研发的近零能耗适老性建筑技术体系是基于“粉煤灰砌块和混凝土框架无热桥墙体”的被动房建造系统，该体系延续了建筑保温行业传统的“先砌筑墙体，后粘锚保温”的工艺做法基础上，提出了“锚固墙体保温无缝粘结”的制作方法，新方法以机械与粘结剂相结合的连接方式锚固保温层，克服了传统传统保温层缝隙不易控制的技术痛点，提升了大厚度保温板的锚固强度，控制了外墙保温脱落的行业隐患。

该项目建筑设备系统采用变频空气源热泵进行室内制热、制冷、防PM2.5新风交换的，在东北沈阳地区严寒的气候环境下运行稳定，实验过程中保证舒适的室内环境温度在20℃-23℃参数条件下，展现出了优异的节能效果。
