项目名称：天津农商银行武清中心支行　　

　　项目概况：新建办公楼，地上九层，地下三层，总建筑面积15,885㎡，1层为营业厅，2-9层为支行办公楼；供暖末端以风机盘管为主，定时供暖。　　

　　原先设计由市政热力供暖，由于市政供热能力不足，该项目需自建热源机房解决供暖需求；同时该项目建筑设计未预留热源机房。　　

　　经业主多方咨询，最终选用A.O.史密斯商用冷凝容积式燃气热水炉作为热源设备，模块化组合直接供暖，设备安装于建筑楼顶，完美解决安装受限难题。

　　使用设备　　

　　使用设备：8台冷凝容积式燃气热水炉　　

　　BTLO-338（热负荷99kW）　　

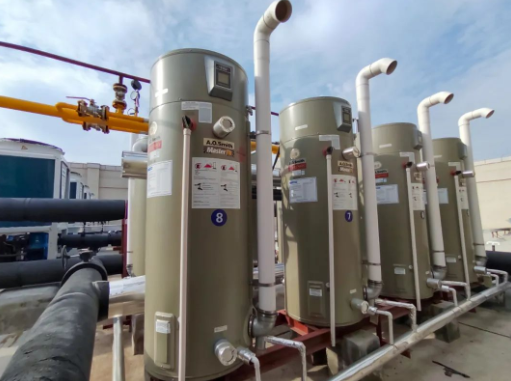

　　安装位置：建筑楼顶　

　　占地面积：约15㎡

　　应用优势　　

　　1、不属于锅炉范畴　　

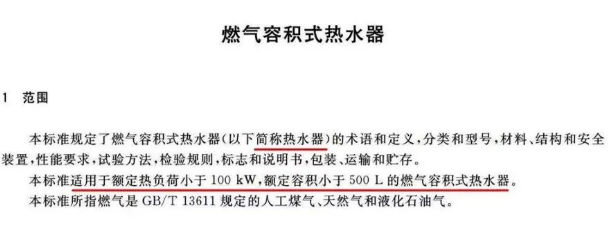

　　依据《燃气容积式热水器》GB 18111-2021，额定热负荷小于100kW，额定容积小于500L属于燃气容积式热水器（简称“热水器”）；选用的BTLO-338，符合该项标准要求，不属于锅炉范畴；

　　2、室外机型，无需机房，安装便捷：　　

　　无需机房--BTLO室外机型，防水等级高达IPX5，无需搭建设备机房，直接安装于楼顶等室外空间；　　

　　低荷载要求--运行重量690kg，对楼板结构荷载要求低，无需额外加固；　　

　　排烟便捷--烟囱仅需超过设备顶部200mm即可，安装便捷。

　　3、冷凝设计，效率105%：　　

　　BTLO采用冷凝换热技术，可进一步利用高温烟气中水蒸气的汽化潜热，热效率突破105%。

　　4、系统简洁，高效供暖：　　

　　该项目供暖热负荷约850kW，针对这类中小型公共建筑，燃气炉模块化组合作为热源，相比较台数少的燃气锅炉配置方案，输出热负荷更能精准匹配实际热需求，调节灵活性更强；

　　BTLO承压能力1.1MPa，无需设置板式换热器，可直供热水至供暖末端，简洁的系统也助力提高系统综合效率。

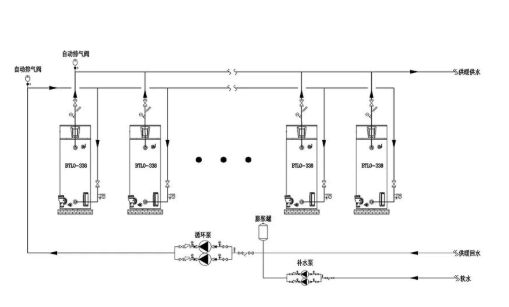

▲ 燃气热水炉直供供暖系统示意图

　　针对该项目，A.O.史密斯提供的室外型燃气热水炉作为热源设备，完美解决用户安装难题，获得用户和设计单位的一致认可，也成为北方中小型办公楼等公共建筑的新选择。

　　“双碳”目标下，A.O.史密斯通过着眼技术创新及服务升级，推出的商用AI-link智慧能源供热系统，更是将单一燃气能源迭代为多能源智慧耦合，运用轻量AI智慧算法，在保障高质量供热前提下，以更优成本策略让多种设备高效联动互补，实现建筑供热成本更省，助力推动热能产业向低碳化、智慧化高质量发展。
