河北邢台市清河众合小区项目(一期)供暖面积约4.4万㎡，一共安装了四季沐歌空气能50P超低温空气源热泵机组15台+1台600kW电锅炉、1台200kW电锅炉(备用)，满足冬季供暖需求。
该项目目前已经稳定运行了一个采暖季，很好地满足了各个区域的采暖需求，效果得到了用户的高度认可，每年节省用电量2608200度，节省费用约140万元，节省标准煤320.42吨、减少二氧化碳排放量839.49吨，为节能减排事业做出了重要贡献。
一、项目概况

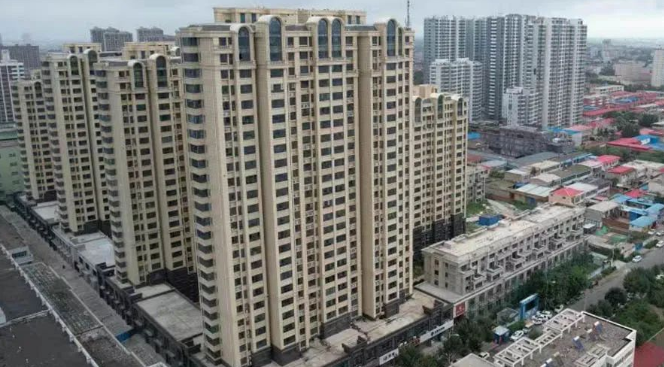

清河众合小区采暖项目位于河北省邢台市清河县，该工程为高层住宅楼，地下一层，最高建筑地上二十五层，采暖面积11.05万㎡(含商业及幼儿园)，最高建筑高度为75.4米，采暖系统分高低两区，13层及以下为低区、14层及以上为高区。建筑物保温良好，满足建筑节能75%的标准。
本项目散热末端设计采用地暖盘管，供暖起止时间是每年的11月15日至次年3月15日，共120天。
项目供暖系统分两期建设，一期负责4#楼、6#楼、7#楼和S2商业供暖，热泵机组临时安置在4#楼南侧空地位置;二期完成整个小区供暖系统建设，将一期热泵机组拆迁，同二期新增热泵机组一起安置在小区最北侧机械停车库顶部。
二、设计范围和原则
本设计方案解决内容为热源设备选型、循环水泵等主要设备选型、热泵机组至小区换热站供热管网设计、电力变压器选型、其他附件选型等。其中一期工程将换热站内水泵、补水装置、软化水装置等按照项目整体进行选型设计，一次性建成。
采用成熟可靠的产品及设备并采取一定的冗余设计，保障居民的温暖过冬;热源设备集中布置，采用降噪措施，给社区带来一个舒适安静的生活氛围，运用清洁采暖技术，还可保证零污染，无需担忧环保问题;通过集中智慧控制系统，保证室内温度达到设计温度，节约能源，提高运行效率，降低成本。
三、设计参数
邢台清河县供暖期平均室外温度为0.5℃，极端最低温度为-20.2℃，供暖室外计算温度为-5.5℃;室内设计温度为20±2℃;供暖热水设计供回水温度为45℃/35℃。
四、负荷计算

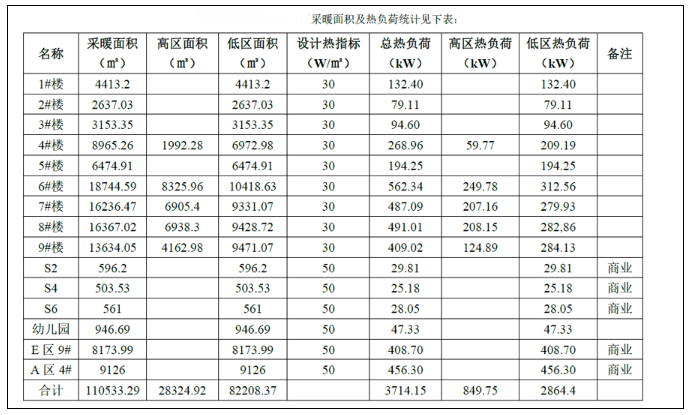

本方案设计热负荷根据小区所在地室外空气计算参数，及建筑物围护结构性能参数，经计算最终确定住宅平均热指标约取30W/㎡、商业及幼儿园平均热指标约取50W/㎡。具体负荷计算见下表：
考虑管网热损失系1.05，则热源承担的热负荷为：
高区849.75×1.05=892.24kW
低区2864.4×1.05=3007.62kW。
五、机组配置
项目采用超低温型空气源热泵，供热能力与能效系数受室外温度、湿度及供水温度影响较大：室外温度越低，供热能力越低，出水温度越高，制热能力越低。

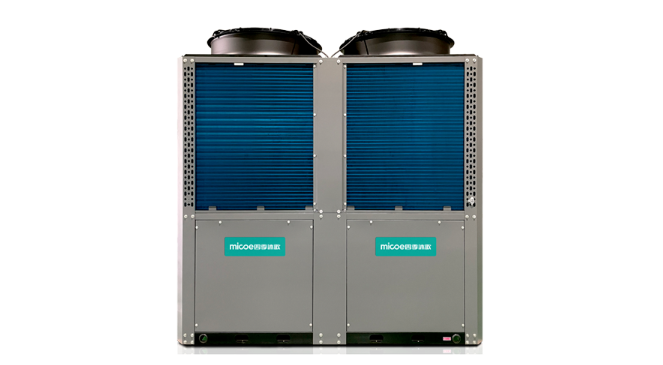

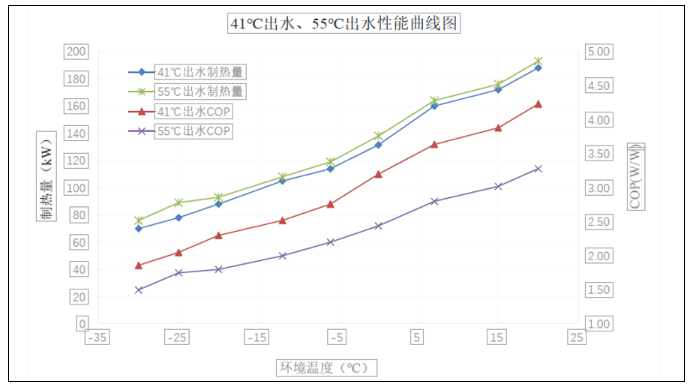

查机组性能参数曲线图可以得出，四季沐歌50P空气源热泵在-5.5℃工况下制热能力115KW(出水水温45℃，可调)，安装机组数量15台，二期计划新增24台，因此可以根据实际需求调整使用机组数量。
为防止极端天气和突发情况的发生，系统安装了1台600kW电锅炉+1台200kW电锅炉作为备用。

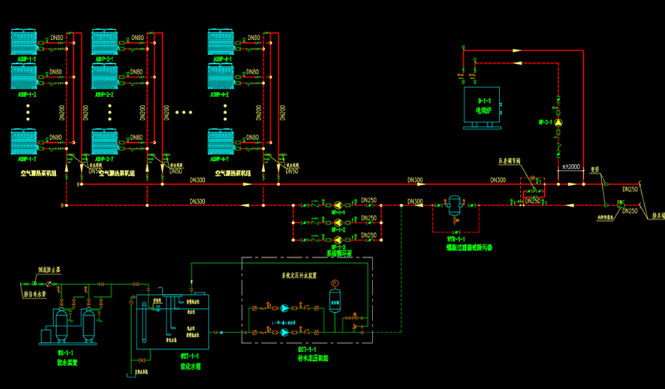

六、系统配置
1.循环泵：一期采暖负荷下，高区循环泵流量为51.33m³/h>0.6Gg，单台循环泵流量按照Gg取84.4m³/h，设置2台，一用一备；低区循环泵流量为82.59m³/h<1/3Gd，单台循环泵流量按照1/3Gd取94.84m³/h，设置4台，三用一备，一期运行1台。
循环泵扬程按照施工图纸选择为30m；高区循环泵功率为9.74kW，低区循环泵功率为10.94kW。
2.管路：一期高区主管设计流量51.33m³/h，管径选择DN125;低区主管设计流量82.59m³/h，管径选择DN150。
3.水箱：本项目为闭式循环系统，系统正常补水量按照系统总循环量2%进行考虑，事故补水量按照系统总循环量4%进行考虑。补水水箱有效容积计算：V=1.2L1t=1.2×7.38×0.5=4.428m³，所以系统选用一个5m³的补水水箱。
4.补水泵：定压泵流量按照系统补水量选择;定压泵扬程选择按照小区采暖系统定压值选择。高区系统定压泵：流量为1.69m³/h，扬程为80m，2台，一用一备。低区系统定压泵：流量为5.69m³/h，扬程为60m，2台，一用一备。
5.膨胀罐：区系统总水量19500L，系统气压罐预充压力9bar，系统最高压力13bar，经过计算，气压罐的体积取Vg=620L，实际选取750L气压罐。低区系统总水量65600L，系统气压罐预充压力7bar，系统最高压力11bar，经过计算，气压罐的体积取Vd=1766L，实际选取2000L气压罐。
七、项目实施和安装
空气源热泵内部采取三维降震、隔振措施，降低设备本身产生的震动，设备下方设阻尼减震器或减震垫，空气源热泵进出水口加装软连接。
水泵安装减震垫，进出口安装软连接，每台机组及水泵进出水口处加装有橡胶软接头，使机组和管道之间做到柔性连接，有效降低系统的振动及噪声，起到补偿管道热胀冷缩和减震的作用。
机房内部水泵采用低噪音的小型离心水泵，设备振动小，水泵采用隔振设计。
项目搭配四季沐歌智慧供能系统建设平台，包括热网监控系统、指挥调度系统、全网平衡系统、能耗管理系统、地理信息系统、设备管理系统、智能办公系统、智能巡检系统、热网运行报表系统、供能运行分析系统、手机APP系统等，从而实现安全、经济的自动化生产与管理。
八、运行情况
该项目目前已经稳定运行了一个采暖季，很好地满足了各个区域的采暖需求，效果得到了用户的高度认可，室内温度20±2℃。根据计算，一期工程空气源热泵及水泵全年耗电量预计约887823度，每年可以节省用电量2608200度，节省费用约140万元，节省标准煤320.42吨、减少二氧化碳排放量839.49吨。
九、产品优势
该项目选用的是四季沐歌空气能专为北方地区开发设计的超低温采暖产品，采用知名品牌配件和多重先进技术，具备了高效、节能、安全、静音、智能等优势。
1.压缩机采用补气增焓/喷液冷却技术，使机组在-36℃时强劲制热，稳定可靠运行;补气增焓专用模块，实现准两级压缩，相比常规空气能产品，制热能力提升30%，能效提升15%。
2.采用高效专用换热器、内螺纹铜管、亲水铝箔冷凝蒸发器，针对北方加大优化间距设计等，比传统锅炉采暖节约30%。
3.管路优化降噪处理，热泵专用低噪音风机，风量大，噪音低，结构紧凑，效率高。
4.优化结构设计和回路分布，使盘管表面风速均匀，通风效果好，结霜均匀，除霜间隔周期长；智能除霜，减少误除霜、不除霜和除霜不净，确保机组精准彻底除霜；翘片换热器底部过冷设计，提取管路余热，使换热器底部保持永不结霜，能效提升15%左右，解决底部结碓冰的隐患；大型机组冷凝蒸发器左右两组单独除霜，保证除霜期间制热不间断。
5.智能控制，具有多个联控功能端口，可选配含wifi控制系统，支持手机APP操作，可远程协控，三方监控。
6.模块化设计，简化系统流程的基础上实现业内最紧凑的设计，占地面积比业内同类产品小30～50%。
专注热能22年，四季沐歌在空气能行业已深耕多年，旗下产品搭载ETS系统平台，采用1Hz全直流变频技术、气液双喷技术EVLI、三阀联控技术TVL、固变耦合倍流化霜技术SVCDFD等核心技术，可为客户提供包括热水、采暖、制冷在内的一系列咨询、设计、安装及运维服务。
四季沐歌通过在以智能化霜为代表的技术升级与产品迭代，在两联供、多能互补、多能耦合等方面拥有行业领先优势的空气能整体解决方案，以及能在项目长期运维过程中提供高质量、智能化、高性价比运维服务的CAS智慧能源一体化解决方案等软件系统，全方位提升产品和解决方案的技术含量与品质水准。
