本期分享优秀案例西安云帆节能技术有限公司《商洛市雅居园小区集中供热项目》，该项目在2021“节能杯”第六届热泵系统应用设计大赛中荣获“热泵集中供暖最佳应用奖”。

建筑物概况和用途简介

项目地点：陕西省商洛市商南县雅居园小区。

供暖面积：28400㎡。

供暖方式：项目采用间供方式，供电耗热设备为以电力驱动的节能热泵热力系统。

供热范围：本项目规划建设有壹处热力中心，负责供应商南县雅居园小区供暖用热的供热负荷。

设备配置概况和用途简介

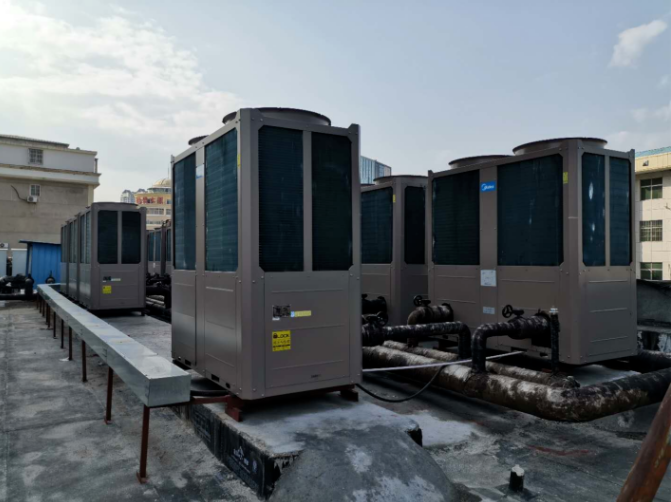

机组的安装：

安装基础：机组应置于能够承受整套设备运行重量及检修人员重量的水平平面基础、底层或楼顶上；如果机组位置太高，不便于维修人员检修的话，可以在机组周围架设合适的脚手架；脚手架必须能承受维修人员及维修设备的重量；严禁将机组的底架埋在安装基础的混凝土内。

减振装置的安装：机组与基础之间务必安装减振装置，利用机组底座钢架上的直径15mm的安装孔，可将机组通过弹簧减振器固定在基础上。

防雪措施：为了保证设备无故障运转，对设备采用防雪措施。

水管的布设

冷热水管的连接：机组安装到位，即开始连接冷热水管道；

蓄能水箱合理设计；

水泵的选型和安装；

靶式流量控制器安装调试；

多模块水系统管路的安装。

电气安装

电气配线：机组使用专用电源，配线施工由专业技术员按照电路图标贴进行，电源线及接地线端子充分固定并定期检查，电子元件使用的是公司指定的制造商或授权经销商。

电源规格：

设计方案

工程概况

建筑概况

雅居园小区供暖项目采暖总建筑面积为28400㎡。本项目采暖热源采用空气源热泵集中供热泵串联供暖系统，另设电锅炉调峰。

气候条件：

方案设计依据

1.《公共建筑节能设计标准》GB 50189-2015

2.《采暖通风与空气调节设计规范》GB50019-2012

3.《水源热泵系统工程技术规范》GB 50366-2009

4.《城镇直埋供热管道工程技术规程》CJJ/T81-2013

5.《埋地聚乙烯给水管道工程技术规程》CJJ101-2016

6.《水（地）源热泵机组》 GB/T19409-2013

工程设计原则

热泵采暖系统工程是本工程的配套工程。要求系统设计与整体工程设计理念结合,

与项目建设周期、土建工程进度要求同步进行，以尽快发挥其经济效益和社会效益。

工程方案中应明确的设计原则如下：

1、室内温度设计：达到国家相关规范要求。

2、系统的热源设备按美的Midea 大功率热泵机组设计选用。

3、供热系统热力站规划：依据用户提供的功能要求，需要冬季采暖。并根据节省投

资、节省运行费用的原则，采用一个机房配置。

本工程设计方案遵循技术先进、投资省、效率高、经济实用、节省能源，无污染，运

行管理简便的原则。

方案设计

热负荷

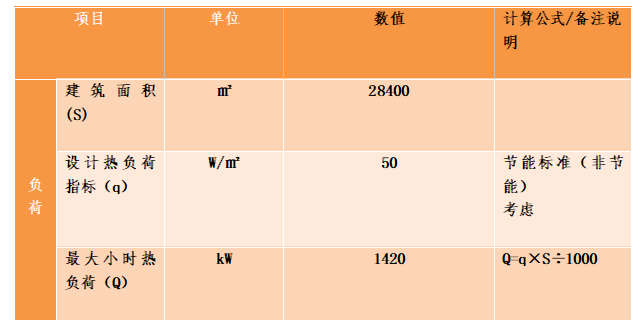

1.热负荷计算

2.热泵机组选型

3.流程图

4.水泵规格

第二节    电气

电气设计依据：根据暖通空调专业提供的电气设计资料和电气设计规范进行设计。

设计范围：热泵供热机房的配电、设备控制、接地等。

设计内容

1、采暖机房配电及控制。

2、电源：电源采用三相五线制（380V／50Hz／3F+T+N）配电,由甲方配送至采暖机

房内配电柜上端。

用电负荷计算（平均实际用电负荷，配置变压器或电缆选型时需留有余量）：

五 、 采 暖 运 行 费 用 计 算 （ 此 运 行 费 用 为 理 论 计 算 值 ）

实际使用效果

节能与环保

该项目理论计算的运行费用为15.1元/㎡，但云帆根据该项目的用能特点，设计了分时分段供热策略，还根据户外环境温度设置昼夜供水温度曲线，确保系统始终处于节能状态，最终设备实际运行费用仅为12.5元/㎡。

舒适性

室内温度在19℃至25℃范围内上下波动，满足GBT_18883-2002《室内空气质量标准》。

用户评价

在整个供暖季，设备持续稳定运行，没有发生一起投诉事件。
